HRC20系列霍尔型旋转电位器
HRC20系列霍尔型旋转电位器
市场价 : 0.0
产品详情
产品评论(0)

技术参数 » Technical specifications


机械参数Mechanical data

旋转角度

±135°(双向操作,可定制);270°(单向操作,可定制)

使用寿命

大于500万次

启动力

5N

操作力

15N(最大)

限位力

120N

重量

300g

电气参数Electrical data

电源电压

5.0±0.5Vdc,或9~32Vdc

电源电流

<11mA(每通道)

中位电压

2.5±0.1V

输出线性误差

± 3%

最大过载电压

20Vdc

最大反向电压

-10Vdc

负载电阻

>10KΩ

绝缘电阻

>1000MΩ

电磁干扰(EMC)

100V/m

环境参数Environmental data

工作温度

-20~+70

存储温度

-40~+85


产品选型» Ordering codes


选型

HRC20 -① -② -③ -④

分项选型说明

操作方式

DD

从中位起始,前后方向操作

SD

从末端到末端,单方向操作

输出信号

H11

霍尔型,电源电压5Vdc,0.5~4.5V电压输出

H12

霍尔型,电源电压5Vdc,0~5V电压输出

H21

冗余霍尔型,电源电压5Vdc,0.5~4.5V和4.5~0.5V电压输出

H22

冗余霍尔型,电源电压5Vdc,0~5V和5~0V电压输出

W11

霍尔型,电源电压9~32Vdc,0.5~4.5V电压输出

W12

霍尔型,电源电压9~32Vdc,0~5V电压输出

W21

冗余霍尔型,电源电压9~32Vdc,0.5~4.5V和4.5~0.5V电压输出

W22

冗余霍尔型,电源电压9~32Vdc,0~5V和5~0V电压输出

③ 旋转手轮

NRW

无旋转手轮

RW1

旋转手轮(ɸ52mm)

RW2

旋转手轮(ɸ66mm)

④ 出线形式

L

直接出线,线长300mm

T

端子排出线(默认)


举例说明:

客户需求:HRC手柄,输入电压为5V,双方向前后操作,输出电压为0.5~2.5~4.5V,不需要旋转单元,

产品选型:HRC-DD-H11-NRW-T(若有特殊需求,请在所选型号后备注说明

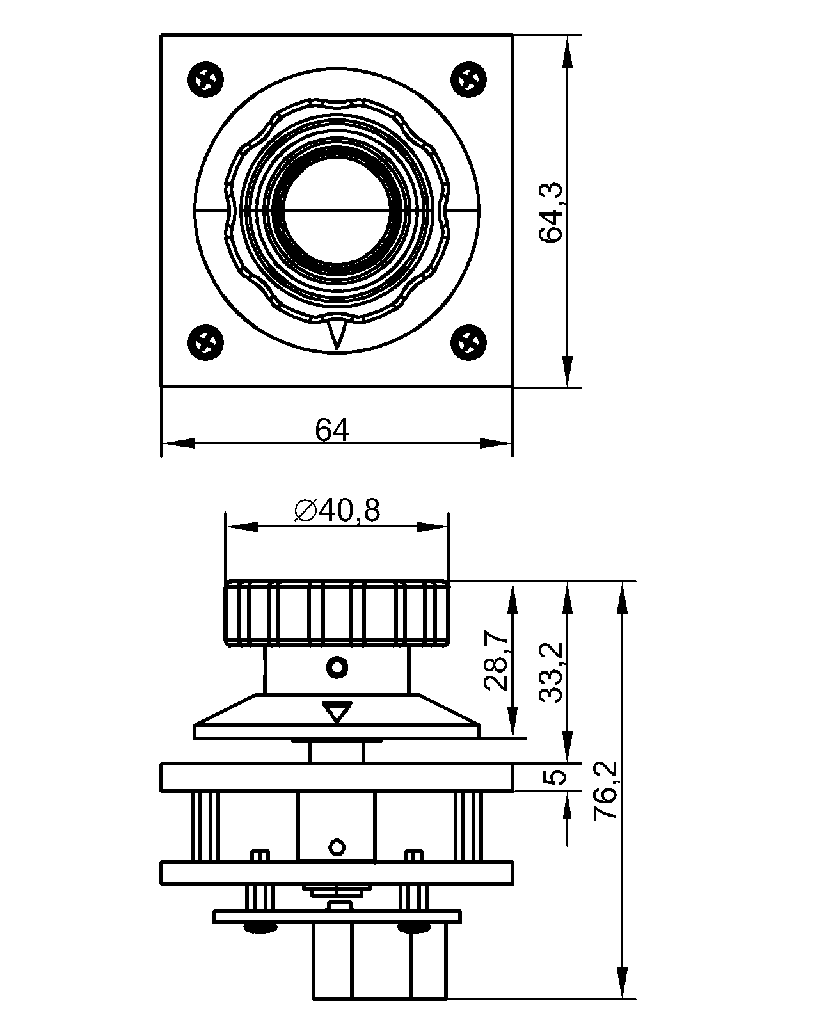

外形尺寸» Shape dimensions



外形尺寸图

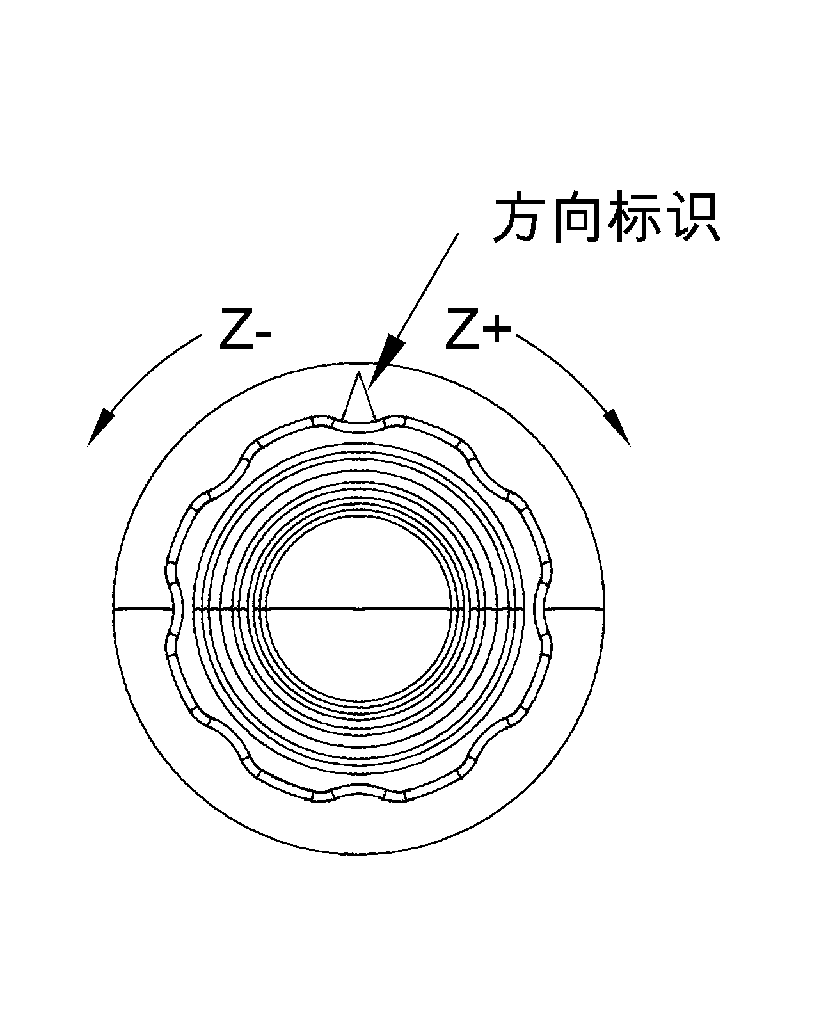

方向标识


产品样本下载:
