产品展示
MTW10系列霍尔型拇指拨轮
MTW10系列霍尔型拇指拨轮
市场价 : 0.0
产品详情
产品评论(0)

技术参数 » Technical specifications


机械参数Mechanical data

摇动角度

±30°

操作力

2~3N(约)

限位力

10N

使用寿命

大于300万次

重量

约30g

电气参数Electrical data

电源电压

5.0 ± 0.5Vdc,或9~32Vdc

电源电流

<11mA(每通道)

中位电压

2.5 ± 0.1V

输出线性误差

±3%

最大过载电压

20Vdc

最大反向电压

-10Vdc

负载电阻

>10KΩ

绝缘电阻

>1000MΩ

电磁干扰(EMC)

100V/m

环境参数Environmental data

工作温度

-30~+70

存储温度

-40~+85

防护等级

IP68S(仅针对电子部分)


产品选型» Ordering codes


选型

MTW10 -① -②

分项选型说明

输出信号

H11

霍尔型,电源电压5Vdc,0.5~4.5V电压输出

H12

霍尔型,电源电压5Vdc,0~5V电压输出

H21

冗余霍尔型,电源电压5Vdc,0.5~4.5V和4.5~0.5V电压输出

H22

冗余霍尔型,电源电压5Vdc,0~5V和5~0V电压输出

W11

霍尔型,电源电压9~32Vdc,0.5~4.5V电压输出

W12

霍尔型,电源电压9~32Vdc,0~5V电压输出

W21

冗余霍尔型,电源电压9~32Vdc,0.5~4.5V和4.5~0.5V电压输出

W22

冗余霍尔型,电源电压9~32Vdc,0~5V和5~0V电压输出

② 出线形式

L

直接出线,线长300mm

C

接插件出线,只针对批量OEM客户定制


举例说明:

客户需求:MTW10手柄,输入电压为5V,输出电压0.5~2.5~4.5V,电缆出线,

产品选型:MTW10-H11-L (若有特殊需求,请在所选型号后备注说明)

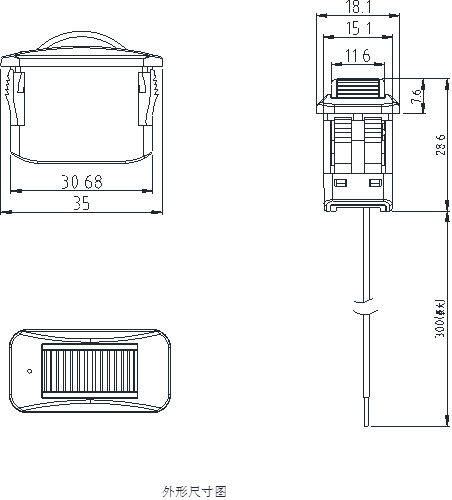

外形尺寸 » Shape dimensions



 产品样本下载:
