C8系列坚固型多轴操作手柄
市场价 : 0.0
产品详情
产品评论(0)

技术参数 » Technical specifications


机械参数Mechanical data

摇动角度

±18°

操作力

8~16N

限位力

300N

使用寿命

大于500万次

重量

600g

电气参数Electrical data

电源电压

5.0±0.5Vdc,或9-32Vdc

电源电流

<11mA(每通道)

中位电压

2.5±0.1V

输出线性误差

±3%

最大过载电压

20Vdc

最大反向电压

-10Vdc

负载电阻

>10KΩ

绝缘电阻

>1000MΩ

电磁干扰(EMC

100V/m

环境参数Environmental data

工作温度

-40℃~+85

存储温度

-40℃~+85

防护等级

IP65(面板以上)


产品选型 » Ordering codes


选型

C8 - ① - ② - ③ - ④

分项选型说明

操作方式

1A

单轴操作,弹簧复位

2AC

双轴任意方向,弹簧复位

2AP

双轴十字操作,弹簧复位

输出信号

H11

霍尔型,电源电压5Vdc0.54.5V电压输出

H12

霍尔型,电源电压5Vdc05V电压输出

H21

冗余霍尔型,电源电压5Vdc0.54.5V4.50.5V电压输出

H22

冗余霍尔型,电源电压5Vdc05V5.00V电压输出

W11

霍尔型,电源电压932Vdc0.54.5V电压输出

W12

霍尔型,电源电压932Vdc05V电压输出

W21

冗余霍尔型,电源电压932Vdc0.54.5V4.50.5V电压输出

W22

冗余霍尔型,电源电压932Vdc05V5.00V电压输出

上端握把选择

HA

HA上端,无顶部按钮

HB

HB上端,无顶部按钮开关,为HB

HBS

HB上端,有顶部按钮,为HBS

HBR

HB上端,有顶部翘板开关,为HBR

K1NR

K1上端,无安全开关,有跷板开关,为K1NR

K1DR

K1上端,有安全开关和顶部跷板开关,为K1DR

出线方式

L

直接出线,线长1250px(默认出线形式)

C

接插件出线,仅针对批量OEM

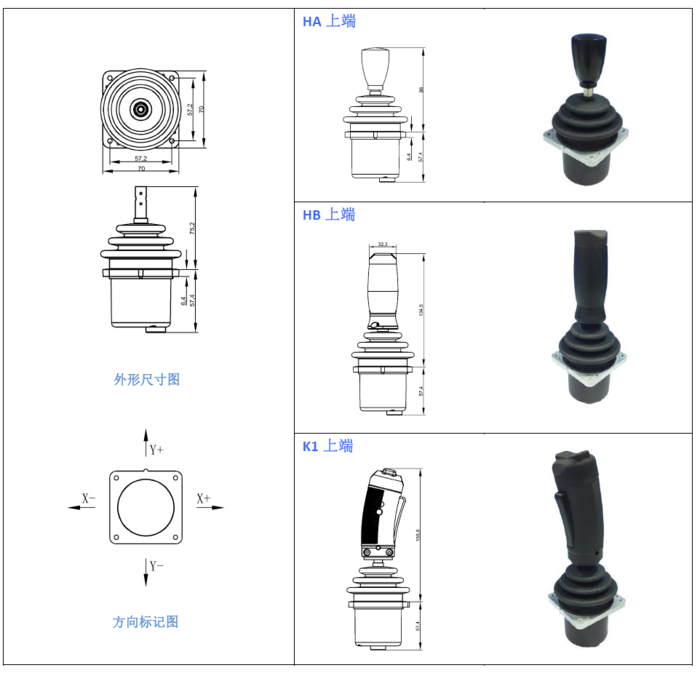

外形尺寸» Shape dimensions


产品样本下载:
