C1系列迷你型指尖操作手柄
市场价 : 0.0
产品详情
产品评论(0)

技术参数 » Technical specifications


机械参数Mechanical data

摇动角度

±25°

操作力

1.6~3.5N

限位力

200N

使用寿命

>500万次

重量

约20g

电气参数Electrical data

电源电压

5.0±0.5Vdc

电源电流

<11mA(每通道)

中位电压误差

<0.1V

输出线性误差

<±0.15Vdc

最大过载电压

20Vdc

最大反向电压

-10Vdc

负载电阻

>10KΩ

环境参数Environmental data

工作温度

-25~+70

存储温度

-30~+85

防护等级

IP67(仅针对电子部分)


产品选型 » Ordering codes


选 型

C1 - ① - ② - ③ - ④-⑤

分项选型说明

①操作方式

 1A

单轴操作,弹簧复位

 2AC

双轴任意方向,弹簧复位,无导向

 2AP

双轴十字操作,弹簧复位

 2AS

双轴任意方向操作,弹簧复位,十字型手感导向

 2AM

双轴任意方向操作,弹簧复位,米字型手感导向

②输出信号

H11

霍尔型,电源电压5Vdc,0.5~4.5V电压输出

H12

霍尔型,电源电压5Vdc,0~5V电压输出

H21

冗余霍尔型,电源电压5Vdc,0~4.5V和4.5~0.5V电压输出

H22

冗余霍尔型,电源电压5Vdc,05V和5~0V电压输出

③手柄上端

A

A上端

B

B上端

④安装方式

D

从上往下安装(机械螺丝紧定)

R

从下往上安装(自攻螺丝紧定)

T

从上往下安装(M25螺母紧定)

⑤出线方式

L

直接出线(默认出线形式)

C

接插件出线(定制)


举例说明:

客户需求:C1手柄,操作方式为双轴任意方向,输入电压为5V,0.5V~2.5V~4.5V电压输出,手柄上端为A,安装方式为从上

     往下机械螺丝安装,出线方式为直接出线

产品选型: C1-2AC-H11-A-D-L(若有特殊需求,请在所选型号后备注说明)


外形尺寸 » Shape dimensions













A上端




B上端

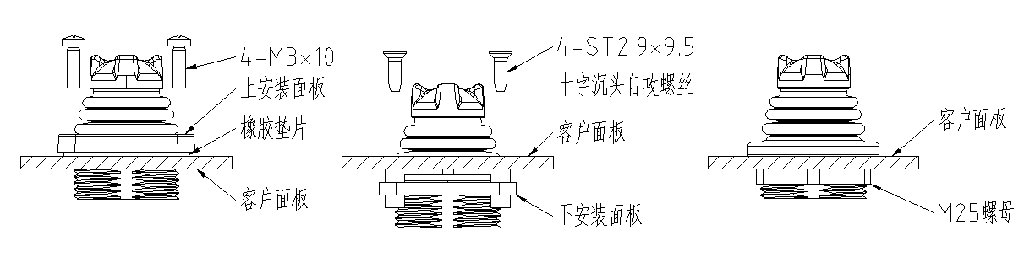

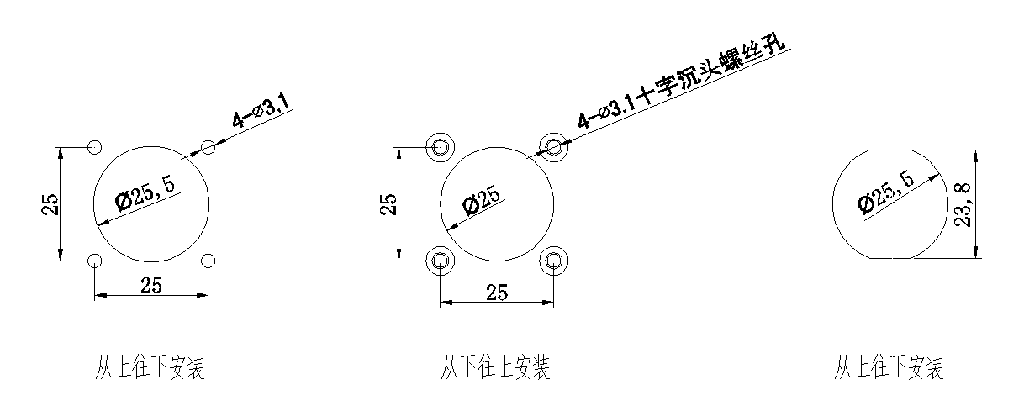

机械安装 » Mechanical installations




电气安装 » Electrical connections


序号

颜色

功能描述

备注

功能(霍尔型)

功能(冗余霍尔型)


1

红色

5V

5V


2

黑色

0V

0V


3

蓝色

Xout1

Xout1


4

天蓝色

--------

Xout2


5

黄色

Yout1

Yout1


6

粉色

--------

Yout2


C1产品默认出线方式为直接出线,线缆型号为AF200,线径为AWG28


输出信号曲线:
