C25系列坚固型多轴操作手柄
市场价 : 0.0
产品详情
产品评论(0)

技术参数 » Technical specifications


机械参数Mechanical data

摇动角度

±20°

操作力

10~20N

限位力

300N

使用寿命

>500万次

重量

约850g

电气参数Electrical data

模拟量通道(霍尔电压型)

电源电压

5.0 ± 0.5Vdc,或9~32Vdc

电源电流

<7mA(每通道)

中位电压

2.5 ± 0.1V

输出线性误差

±3%

最大过载电压

30Vdc

最大反向电压

-15Vdc

负载电阻

>10KΩ

绝缘电阻

>1000MΩ

电磁干扰(EMC)

100V/m

模拟量通道(调制电压型)

电源电压

9~32Vdc

电源电流

<150mA(待定)


模拟量通道(电流型)

电源电压

9~32Vdc

电源电流

<150mA(待定)

微动开关通道

配置

每轴2个微动开关,常开

开启角度

2˚5˚

容量

3A@125Vac;2A@30Vdc

寿命

约10万次

CAN总线通道

电源电压

9~36Vdc

电源电流

120mA(待定)

CAN版本

CAN2.0b

CAN协议

J1939

波特率

125Kbps~1Mbps(出厂为250kbps)

环境参数Environmental data

工作温度

-30~+70

存储温度

-40~+85

防护等级

IP65(面板以上)


产品选型 » Ordering codes


选 型

C25 - ① - ② - ③ - ④ - ⑤

分项选型说明

①操作方式

1A

单轴前后操作,沿Y轴方向,弹簧复位

1AF

单轴前后操作,摩擦定位,中位带手感

2AC

双轴任意方向,弹簧复位

2AP

双轴十字操作,弹簧复位

②输出信号

H11

霍尔型,电源电压5Vdc,0.5~4.5V电压输出

H12

霍尔型,电源电压5Vdc,0~5V电压输出

H21

冗余霍尔型,电源电压5Vdc,0.5~4.5V和4.5~0.5V电压输出

H22

冗余霍尔型,电源电压5Vdc,0~5V和5~0V电压输出

W11

霍尔型,电源电压9~32Vdc,0.5~4.5V电压输出

W12

霍尔型,电源电压9~32Vdc,0~5V电压输出

W21

冗余霍尔型,电源电压9~32Vdc,0.5~4.5V和4.5~0.5V电压输出

W22

冗余霍尔型,电源电压9~32Vdc,0~5V和5~0V电压输出

U11

调制电压型,电源电压11.5~32Vdc,输出电压为0~10V

U12

调制电压型,电源电压11.5~32Vdc,输出电压为+10~0~+10V

U13

调制电压型,电源电压11.5~32Vdc,输出电压为-10~+10V

I11

电流型,电源电压9~32Vdc输出电流为4~20mA

I12

电流型,电源电压9~32Vdc输出电流为20~4~20mA

J33

CAN总线输出,J1939协议,节点地址可选为33、34、35、36

③微动开关

N

无微动开关

S#

每轴各2个微动开关,单轴选型为S2,双轴选型为S4

④上端握把选择

BG

BG上端

HA

HA上端,无顶部按钮为HA

HB#

HB上端,无顶部按钮开关为HB,有顶部按钮为HBS,有顶部翘板开关为HBR

HD#

HD上端,无顶部按钮开关为HD,有顶部按钮为HDS,有顶部翘板开关为HDR

K1##

K1上端,顶部跷板开关和背后握把处有安全开关,型号为K1DR

K1上端,顶部跷板开关和背后握把处无安全开关,型号为K1NR

K2##

K2上端,具体配置参看K2样本资料

⑤出线方式

L

直接电缆出线,线长为500mm(默认出线形式)

C

接插件出线,仅为OEM客户定制

注意:当选择带指拨轮的K2上端时,指拨轮的电源电压与C25下端模拟量电源电压保持一致,下端没有模拟量输出时,默认指拨轮电

源电压为5Vdc

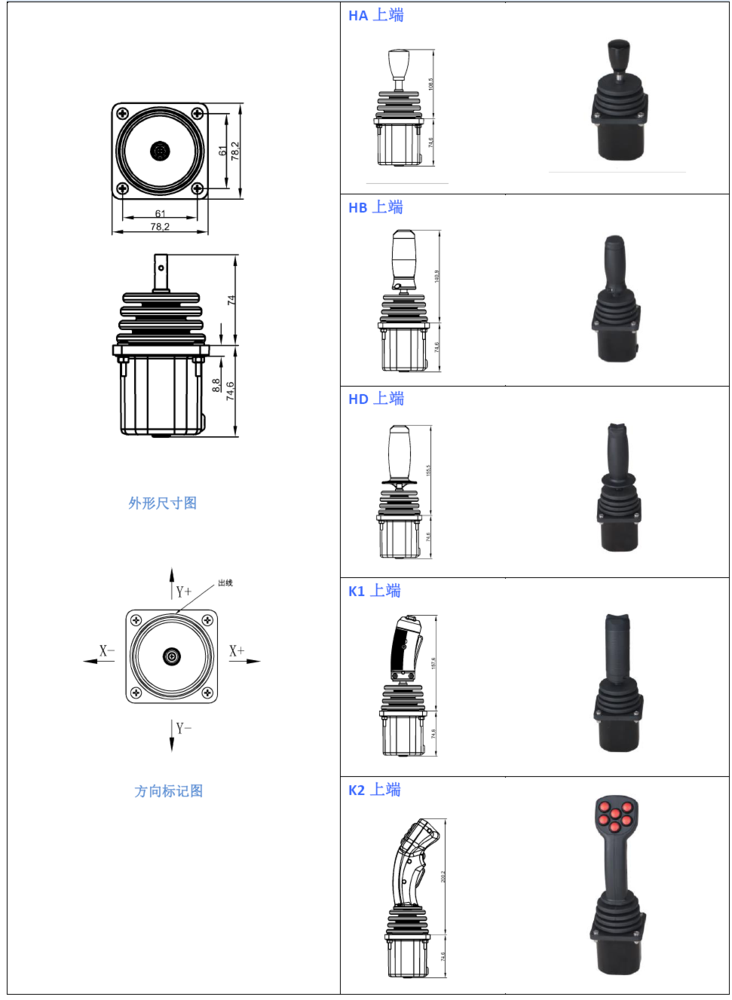

外形尺寸 » Shape dimensions
